電流互感器（currenttransformer，簡稱CT），其原理是根據電磁感應原理，由閉合的死心和繞組組成。它的一次繞組匝數很少，串在需求丈量的電流的線路中，因此它常常有線路的悉數電流流過，二次繞組匝數比擬多，串接在丈量外表和保護回路中。

電流互感器在作業時，它的2次回路一直是閉合的，因此丈量外表和保護回路串聯線圈的阻抗很小，電流互感器的作業狀況接近短路。電流互感器起到變流和電氣隔絕效果，它是電力系統中丈量外表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按份額轉換成低電流，電流互感器一次側接在一次系統，二次側接丈量外表、繼電保護等。

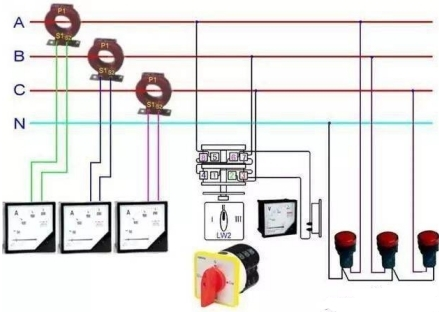

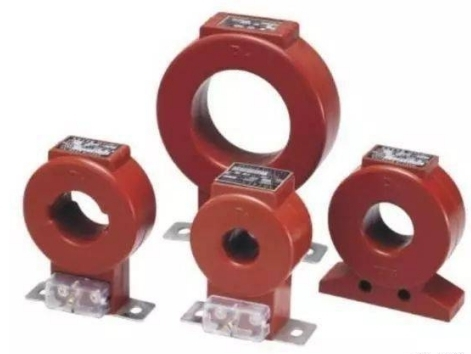

電流互感器的結構方法有澆注式、干式、油浸式等。

1）電流互感器的效果

電流互感器是二次繞組在短路狀況下作業的變壓器，用來把高壓或低壓系統的大電流變換成低壓系統的小電流，以供檢測儀表、主動控制信號以及繼電保護之用。二次側的額外電流為5A（或1A），故所接的電流表量程為5A（或1A）。

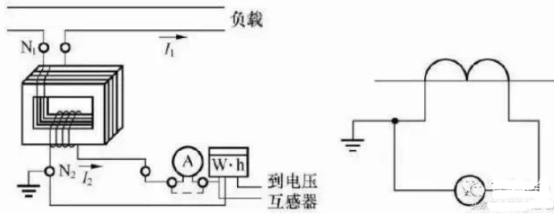

下圖為電流互感器的一次繞組N1，一般只要1匝或幾匝，導線較粗，被串聯到需求丈量電流的電路里。電流互感器一次繞組中的電流，即被測電路的電流，記為I1。二次繞組N2有較多的匝數，導線較細且與內阻極小的電流表、功率表的電流線圈或阻值不大的電阻等構成閉合回路，因負載阻抗極小，可當作二次繞組被短接。

2）電流互感器的類型標明

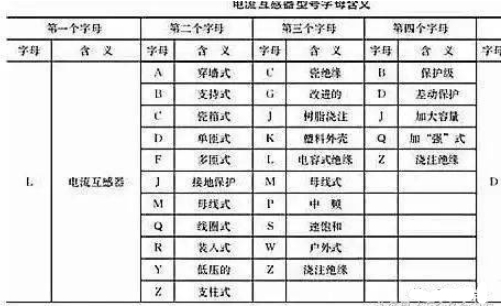

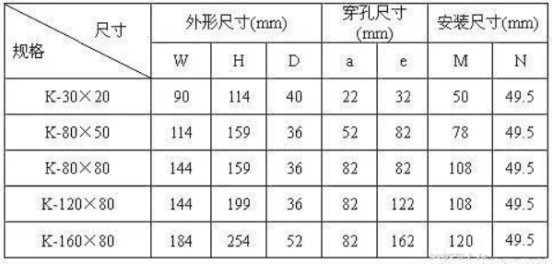

類型參數

一、電流互感器類型：

榜首字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫串式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組暴露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—增強型；J—增強型ZG

第五數字：電壓等級產品序號

3）注意事項

作業中二次側不得開路，不然會發生高壓，危及外表和人身安全，因此二次側不能接熔斷器；作業中如要拆下電流表，必需先將二次側短路才行。

電流互感器的鐵芯和二次繞組一端要可靠接地，避免在絕緣破壞時帶電而危及外表和人身安全。電流互感器的一次、二次繞組有“+”、“-”或“*”的同名端符號，二次側接功率表或電能表的電流線圈時，極性不能接錯。電流互感器二次側負載阻抗大小會影響丈量的精確度，負載阻抗的值應小于互感器央求的阻抗值，使互感器盡量作業在“短路狀況”，并且所用互感器的精確度等級應比所接外表的精確度高兩級，以確保丈量精確度。
